反冲洗过滤器,全自动列管式反冲洗过滤系统利用滤后液反向来冲洗滤芯表面杂质

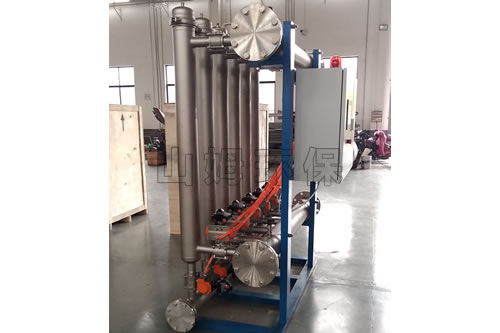

全自动列管式反冲洗过滤器

SAM-BWF-Ⅱ模块单元组合型列管式自动反冲洗过滤器

BWF-Ⅱ系列模块化列管式自动反冲洗过滤器(简称BWF-Ⅱ过滤器),是基于模块化理念设计,将多个标准过滤单元组成全自动过滤系统,该系统安全系数高,可按流量需要灵活增减在线单元数量。BWF-Ⅱ过滤器自动化运行,免人工清洗,扩展性强,可外接高压反冲洗流体,低压差工作,采用V-SLOT楔形网滤芯,反冲洗彻底,反冲洗耗用液体少,免人工清洗,易于开机维护。BWF-Ⅱ过滤器能净化流体,保护后道关键设备,也能利用其反冲洗排出液回收昂贵固体颗粒。BWF-Ⅱ列管式过滤器适用于低粘性液体,如原水、污水、汽油、重型焦化汽油、柴油、低粘度渣油等。


全自动列管式反冲洗过滤器工作原理

液体从入口总管流入,进入到各个过滤单元的入口,液体从内向外透过滤元外表面,流向各个过滤单元出口,汇集到出口总管后流出,颗粒杂质被拦截在滤芯表面,累积形成滤饼,当过滤压差逐渐升高达到预设值时(通常为70-130kpa);或者清洗时间周期到时,控制系统启动反冲洗动作,对每个过滤单元逐一反冲洗,整个反冲过程完成,当某一个过滤单元被反冲洗时,其他单元仍正常过滤。


全自动列管式反冲洗过滤器产品种类

BWF-Ⅱ过滤器细分为以下4个子系列:

BWF-Ⅱ-B系列,滤液自动反冲洗型--利用滤后液反向来冲洗滤芯表面杂质;

BWF-Ⅱ-WB系列,外来流体自动反冲洗型-利用外来流体(液体或气体)冲洗滤芯表面杂质;

BWF-Ⅱ-S系列,滤后液手动反冲洗型;

BWF-Ⅱ-WS系列,外接流体手动反冲洗型;


全自动列管式反冲洗过滤器技术特点及优势

■ 结构简单可靠

■非接触式清洗,颗粒不会被挤出滤元,具备出色的杂质去除效果

■ 清洗和排污时能够保持稳定的低压差,小于0.015MPa

■ 极低的工作压力需求,最低30KPa

■ 流量范围广,单机流量30-3000m3/h

■ 自清洗时流量不间断

■ 过滤精度0.025-2mm

■ 安装形式灵活,水平或垂直均可

■ 列管式反冲洗过滤器能把 2 到 24 个滤筒置于同一个支架内,从而以低成本实现生产力的 扩容。 管式反冲洗过滤器使用易清洁的滤芯

全自动列管式反冲洗过滤器主要参数

适用液体

BWF-Ⅱ-B过滤器

BWF-Ⅱ-WB过滤器

反冲洗流体

滤后液

外来流体

适用粘度

<50cps

<100cps

杂质含量

<300ppm

最低进口压力要求

>0.3MPa

无特殊要求,<0.3MPa同样适用

安装位置

泵后

泵前或泵后

过滤精度

50-500μm

25-500μm

标准设计压力等级

1.6MPa,2.5MPa,4.0MPa

最高设计温度

0-250℃ (取决于密封件)

过滤单元数量

3-24

过滤单元进出口阀门尺寸

DN50(2"),最大流量25m³/h;DN65(2  1/2"),最大流量40m³/h

进出口连接标准

法兰, HG20592-2009 (欧标法兰)
HG20615-2009 (美标法兰)

滤元类型

V-S楔型金属滤芯 (200-2000μm)
PR微孔型金属滤芯(1000-2000μm)

滤元材质

304/316L/超级双相不锈钢

壳体接液材质

304/316L/CS

防腐涂层

PP, 橡胶

壳体密封材质

NBR丁晴橡胶(标配)/VITON(FKM)氟橡胶

排污阀

气动球阀, 防护等级 根据要求

公用供给要求

0.6MPa 清洁干燥的压缩空气
220V(标准)/380V/440V AC,24V DC

上海山姆环保设备有限公司是过滤器生产厂家,主要包括全自动反冲洗过滤器,全自动自清洗过滤器,全自动刮刀清洗过滤器,全自动管道过滤器,全自动自洁式过滤器,全自动烛式过滤器,欢迎来电咨询!
